Prawidłowe wpłukiwanie igłofiltrów, to podstawa poprawnego działania całej instalacji igłofiltrowej. Proces wpłukiwania polega na wprowadzeniu igłofiltrów w zadanych odstępach do gruntu, na ustaloną głębokość odwadniania. Dopiero, kiedy wszystkie igłofiltry w całej sekcji będą poprawnie wprowadzone do gruntu, można będzie podłączyć je do kolektorów ssących, a te z kolei do agregatu pompowego, napędzającego całą instalację.
Co w treści artykułu?
Jak przebiega wpłukiwanie igłofiltrów?
Do przeprowadzenia wpłukiwania igłofiltrów do gruntu, niezbędna będzie rura wpłukująca o odpowiedniej średnicy, z łukiem i wężem doprowadzającym wodę pod wysokim ciśnieniem. Do rury wpłukującej z jednej strony podłączany jest wąż zasilany wodą na przykład z hydrantu, motopompy lub agregatu pompowego. Rura powinna charakteryzować się średnicą większą niż wpłukiwany igłofiltr, oraz długością odpowiadającą głębokości montażu igłofiltrów.

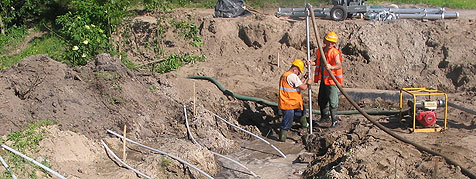

Sam proces wpłukiwania jest stosunkowo prostu. Po uruchomieniu dopływu wody, rura jest jedną stroną ustawiana pionowo do gruntu. Dzięki wodzie pod wysokim ciśnieniem, grunt znajdujący się bezpośrednio pod rurą wpłukującą jest wymywany na zewnątrz, a rura zatapia się coraz głębiej w gruncie. Po osiągnięciu zakładanej głębokości wpłukiwania, dopływ wody jest odcinany, a wąż wpłukujący odłączony od rury. Teraz do rury wpłukującej można włożyć igłofiltr, który bezproblemowo zostanie wprowadzony na zadaną głębokość, po osiągnięciu której, rura jest podnoszona do góry tak, aby w gruncie pozostał sam igłofiltr.
Dopiero kiedy wszystkie igłofiltry będą prawidłowo zamontowane, możliwe będzie skuteczne odwadnianie igłofiltrami.
Elementy niezbędne do prawidłowego wpłukiwania igłofiltrów.
Aby wpłukiwanie igłofiltrów mogło przebiegać poprawnie, niezbędne będą odpowiednie elementy całego zestawu wpłukującego. W skład tego zestawu wchodzą:
- Rura wpłukująca o odpowiedniej do używanych igłofiltrów średnicy. Powinna być to zawsze średnica większa o około 20% niż średnica wprowadzanych do gruntu igłofiltrów.
- Łuk wpłukujący – czyli złączka w kształcie łuku, wyposażona z jednej strony w klamrę na rurę wpłukującą, a z drugiej w złączkę na wąż strażacki
- Wąż strażacki – standardowo będą to węże W52, aczkolwiek przy igłofiltrach większej grubości trzeba będzie zastosować także grubsze węże, aby osiągnąć odpowiednie ciśnienie wody.
Zasilanie wodą rury do wpłukiwania igłofiltrów.

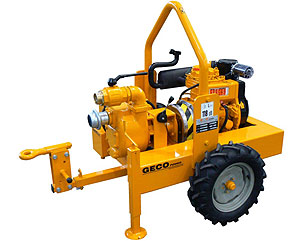

Jak już wspomnieliśmy, wpłukiwanie igłofiltrów będzie wymagać dostarczenia wody pod odpowiednim ciśnieniem. Powinno ono być na tyle duże, aby spokojnie wymywać grunt pod wprowadzaną do ziemi rurą. W zupełności wystarczającym rozwiązaniem będzie tutaj zastosowanie wody z hydrantu, która charakteryzuje się ciśnieniem ok. 4-5 bar. W przypadku kiedy jednak nie mamy dostępu do hydrantu, trzeba będzie posiłkować się odpowiednio mocną pompą, lub agregatem pompowym. Kluczową kwestią jest to, aby dostarczyć do rury wpłukującej wodę pod ciśnieniem ok. 4-5 bar.
Filmy instruktażowe z wpłukiwania igłofiltrów.
Poniżej prezentujemy filmy instruktażowe na których przedstawione jest wpłukiwanie igłofiltrów, opublikowanych przez firmę PPHU Klaudia Sp. z o.o. z Ustronia. Firma ta jest dostawcą technologii w zakresie odwadniania igłofiltrami i nie tylko.
